Трассоискатель Vivax-Metrotech vLoc3 Pro + vLoc3-MLA

На сегодняшний день это самый лучший, современный, профессиональный трассоискатель, не имеющий аналогов в мире!

Трассоискатель  vLoc3 Pro + vLoc3-MLA представляет собой абсолютно новый прибор для поиска подземных коммуникаций, позволяющий избежать их повреждения и собрать нужную информацию для анализа. Благодаря двум комплектам экранированных всенаправленных антенн искажение сигнала легко обнаруживается и отображается на ярком цветном экране. Помимо классических режимов представления, трассоискатели vLoc3 позволяют использовать новые режимы поиска: режим отображения вектора для того, чтобы поиск можно было осуществлять в автоматическом режиме без необходимости перемещения над коммуникациями; режим отображения графика поперечной схемы, на котором одновременно указаны положения максимума и минимума, позволяющие мгновенно определять величину искажения сигнала; вид сверху, на котором изображено относительное расположение кабеля без указания угла; а также новое окно поиска зондов с указателями для определения местонахождения зонда (даже если он расположен вертикально).

С установленым MLA-адаптером работает в трёх режимах: Поиск трассы, Поиск маркера и Двойной режим: одновременный поиск трассы и маркеров. vLoc3 Pro + vLoc3-MLA определяет любые из девяти типов маркеров, находящихся в рабочем состоянии, на глубине до 2 м и крупные плоские маркеры до 3 м.

Трассоискатели серии vLoc3 могут быть настроены пользователем в соответствии с индивидуальными потребностями, имеют 8 режимов пассивного поиска, режим поиска повреждений, функцию SD (указывающую направление выходного тока), а также могут работать с частотами в диапазоне от 98 Гц до 200 кГц. Также пользователь может настроить визуальные и тактильные оповещения, чтобы получать предупреждения о малой глубине, слишком сильном сигнале, сигнале от воздушного кабеля и чрезмерной амплитуде перемещения трассоискателя. Опциональные устройства, которые готовы к работе сразу после подключения к приемнику, включают в себя опциональный Bluetooth-модуль, совместимый с внешними GPS-устройствами и переходником MLA (переходник для маркероискателя) для поиска электронных пассивных маркеров.

Для просмотра особенностей прибора наведите курсор мыши на мерцающий блок

Щелочные батареи и Li-Ion аккумуляторы

Батареи - до 12 часов беспрерывной работы

Аккумуляторы - до 27 часов беспрерывной работы

USB-порт

Скачивание данных

Обновление ПО

Програмирование приёмника

Разъем для подключения аксессуаров

Зарядное устройство

А-Рамка для поиска дефектов изоляции

Стетоскоп - для определения одного кабеля из пучка

Кабель питания 12 Вольт

Встроенные антенны

Два набора 3D антенн

Набор антенн для всенаправленного поиска

Встроенные антенны

Два набора 3D антенн

Набор антенн для всенаправленного поиска

Конструкция

Класс защиты IP65 и NEMA 4

Эргономичный и легкий (2,1 кг)

Ударопрочный пластик

Запись и хранение данных

50 миллионов записей во внутренней памяти

GPS-координаты (если установлен Bluetooth-модуль)

Бесплатное мобильное приложение VMMap для работы с данными

Загрузка данных через приложение для ПК MyLocator

Сверхъяркий цветной ЖК-дисплей

Высококонтрастный ЖК-экран

Диагональ - 10 см

Автоматическая подсветка

Устанавливаемые модули

Bluetooth-модуль

GPS-модуль

Адаптер поиска маркеров vLoc3-MLA

Используется для поиска маркеров, закопанных в местах прокладки коммуникаций

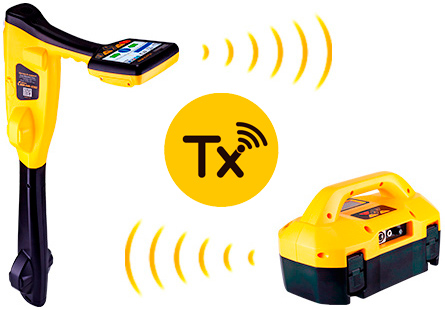

Функция TX-Link

Функция TX-Link

Управление генератором по радиоканалу с помощью приемника на расстоянии до 300 м

Шкала зелёного цвета указывает на качественный сигнал, практически без искажений

Шкала синего цвета указывает на хороший сигнал, с минимальным искажением

Шкала красного цвета указывает на сильное искажение сигнала. Внимательно обрабатывайте все данные и измерения

Режимы отображения (экраны)

Классический экран

Направляющие стрелки влево/вправо, компас (направление коммуникации), показания глубины в реальном времени, трёхцветная шкала искажений

Экран измерений

Показывает глубину до середины линии, Силу сигнала (мА), сохранение точек, GPS координаты

Векторный экран

Местоположение линии, расстояние до оператора и расстояние до линии в 3D. В этом режиме необязательно находиться над коммуникацией, для ее трассировки

Экран "вид в плане"

Показывает на весь экран относительное положение коммуникации в 2D под любым углом

Экран график сигнала

Одновременное измерение сигнала от линии по Максимуму и Минимуму, для более точного обнаружения центра коммуникации

Поиск Зонда

Направляющие стрелки, ведущие к местоположению зонда, даже в вертикальном положении

Предупреждения и уведомления

Предупреждения

Предупреждения

Предупреждения отображаются в режиме реального времени и могут быть сконфигурированы пользователем под личные предпочтения.

Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке

Перегрузка

Перегрузка

Перегрузка возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции

Раскачивание

Раскачивание

Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации

Кабель неглубоко

Кабель неглубоко

Кабель на небольшой глубине – сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!

Кабель неглубоко

Кабель над оператором

Сигнал "над оператором" – сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач

Конструкция Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением
Вес 2,1 кг
Габариты 321 мм ( длина) x 124 мм (ширина) x 676 мм (высота)
Тип экрана Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см
Антенны приемника Два комплекта всенаправленных 3D антенн (6 антенн)
Питание

6 щелочных батарей типа AA (опция)

Перезаряжаемые литий-ионные аккумуляторные батареи с зарядным устройством от сети 100-240 В перем. тока

Время работы  батарей

Щелочные батареи – время работы с перерывами при +21ºC составляет 12 часов

Литий-ионные аккумуляторные батареи – время работы с перерывами при +21ºC составляет 40 часов Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры.

Условия внешней среды IP65 и NEMA 4
Внешние соединители

Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей

Гнездо mini-USB для передачи данных и программирования

Диапазон температур

Рабочий: от -20º C до +50º C

Хранения: от -40º C до +60º C

Соответствие требованиям и аттестация Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC)
  • EN 55011
  • EN 61000-4-2: A1 и A2
  • EN 61000-4-3
  • EN 61000-4-8: A1
  • ETSI EN 300 330-2
  • ETSI EN 301 489-1
  • ETSI EN 301 489-3
Данное изделие соответствует правилам Федерального комитета по связи США (ФКС), раздел 15
  • Свод федеральных законов, раздел 47, часть 2
  • Свод федеральных законов, раздел 47, часть 15
Рабочие параметры
Отображаемая информация

Стандартный режим поиска с отображением «линейчатой диаграммы» (максимум; максимум с указателями направления; минимум; размытый максимум; минимум, обнаруженный при помощи двух комплектов антенн; максимум без определения ориентации, размытый максимум без определения ориентации)

Режим отображения графика поперечной схемы – визуальная оценка качества и искажения сигнала

Специальный режим поиска зондов – указатели направления для перемещения к зонду вдоль полярной оси

Режим отображения вектора – полностью автоматический поиск, включая информацию о смещении, глубине и неопределенности поиска

Вид сверху (план)– графическое представление расположения кабеля, сформированное в полностью автоматическом режиме, без указания направления кабеля

Мощность сигнала – линейчатая диаграмма и числовое значение

Пропорциональное отображение указателей влево / вправо

Компас: круговой индикатор направления

Автоматическое распознавание вспомогательных принадлежностей

Специальные окна для некоторых вспомогательных принадлежностей

Расположение линии – измерение глубины и силы тока

Поиск зондов – измерение глубины

Уровень усиления (в дБ)

Выбранная частота

Уровень заряда аккумуляторных батарей

Громкость динамика

Состояние Bluetooth и GPS

Меню и подменю для конфигурирования изделия

Настраиваемое пользователем окно-заставка

Конфигурация Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать:
  • Частоту, включаемую при нажатии на кнопку «f»
  • Режим поиска, включаемый при нажатии на кнопку «m»
  • Окно настройки, отображаемое при длительном нажатии на кнопку «m»
  • Единицы измерения (футы / м)
  • Звук (тон) – нормальный / модулированный
  • Язык русский
  • Непрерывное измерение глубины / силы тока
  • Громкость динамика
  • Подсветка
  • Подключение Bluetooth-устройств (при наличии)
  • Радиоканал для передатчика (при наличии)
  • Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал)
  • Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется
Регистрация данных

Внутренний накопитель, на котором может храниться до 50 миллионов записей

Для каждого места сохраняются следующие параметры: глубина, сила тока, дата, время, режим, уровень усиления, частота, неопределенность поиска, долгота, широта и высота над уровнем моря

При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени

Передача данных С помощью программы MyLocator, данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth).
Рабочие частоты Частоты могут настраиваться в диапазоне от 98 Гц до 200 кГц
  • Сеть: 50 Гц и 60 Гц
  • Радио: 22,7 кГц, ширина полосы – 10 кГц
Опциональная функция определения направления сигнала (SD) – усовершенствованные модели позволяют определять направление выходного тока.
  • Функция SD для США: 256 Гц / 512 Гц, функция SD для Европы: 320 Гц / 640 Гц
Режимы работы

Классический режим представления (линейчатая диаграмма, состоящая из 2 частей)

Режим Поперечная схема или Мин/макс режим– отображение максимума и минимума для сравнения формы искажения

Вид сверху – просмотр плана (без учета направления)

Режим отображения вектора (поперечное положение и глубина)

Поиск зондов

Регулировка усиления / масштабирования Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля
Регистрация данных

50 миллионов записей

Записи включают в себя информацию о глубине, силе тока, частоте, режиме, коэффициенте усиления, мощности сигнала, GPS-координатах, дате и времени (при включенном Bluetooth-модуле)

Передача данных С помощью программы MyLocator, данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth)
Точность (значения указаны для одного источника неискаженного сигнала)
Точность определения места:

Более 3 м – 5% от глубины

До 3 м – 3% от глубины

Точность измерения глубины: 3% от глубины
Точность измерения силы тока:

5% от фактического значения силы тока – более 3 м

3% от фактического значения силы тока – более 3 м

Диапазон значений глубины: Зависит от мощности сигнала, излучаемого в сторону трассоискателя
Совместимые передатчики Loc3-5Tx, Loc3-10Tx
Генератор Loc3-5Tx (5 Ватт)
  • Мощность: 5 Ватт
  • Прочный корпус
  • Лёгкий вес: 3,24 кг с аккумуляторной батареей
  • Режим SD (направление сигнала)
  • Радиосвязь между приёмником и генератором (опция)
  • Встроенный измеритель: А (Амперы), V (Вольты), O (Омы)
Генератор Loc3-10Tx (10 Ватт)
  • Мощность: 10 Ватт
  • Прочный корпус
  • Лёгкий вес: 3,24 кг с аккумуляторной батареей
  • Режим SD (направление сигнала)
  • Радиосвязь между приёмником и генератором (опция)
  • Встроенный измеритель: А (Амперы), V (Вольты), O (Омы)
Для полноценной работы с трассоискателем необходимо выбрать Генератор
  • Приёмник со сменным аккумулятором и боксом для батареек с комплектом батареек тип АА, 6 шт.
  • Адаптер поиска маркеров vLoc3-MLA
  • Зарядное устройство 220 Вольт для приёмника
  • Комплект кабеля для прямого подключения тип "крокодилы"
  • Штырь заземления Т-типа
  • USB-кабель
  • Инструкция на русском и английском языках
  • Сумка для транспортировки
